Wasserstrahlschneiden
Präzision mit Hochdruck
Unsere beiden Wasserstrahlschneidmaschinen sind das Herzstück unserer Fertigung: mit Tischgrößen bis 4.200 x 2.200 mm, bis zu 8 Schneidköpfen und wahlweise Abrasiv- oder Purwasserstrahl bearbeiten wir verschiedenste Materialien in fünf Qualitätsstufen.
Wasserstrahlschneidmaschine NCP 3020 Q
Schneidtischgröße: 3200 x 2200 mm – vier frei programmierbare Z-Achsen / acht Schneidköpfe
Wasserstrahlschneidmaschine NCP 4020 Q
Schneidtischgröße: 4200 x 2200 mm – vier frei programmierbare Z-Achsen / vier Schneidköpfe
Schneiden nahezu aller Werkstoffe
Edelstahl
Kupfer
Titan
Messing
Fliesen
Granit
Holz
Glas
Verbundwerkstoffe
und vieles mehr …
Edelstahl
Kupfer
Titan
Messing
Fliesen
Granit
Holz
Glas
Verbundwerkstoffe
und vieles mehr …
Qualitätsstufen
Die Schnittqualität beim Wasserstrahlschneiden ist abhängig von der gewählten Schnittgeschwindigkeit.
Je niedriger die Vorschubgeschwindigkeit ist, desto höher die Qualität der Schnittkante.
Ein qualitativ hochwertiger Schnitt benötigt daher mehr Zeit, als für einen einfachen Trennschnitt erforderlich ist.

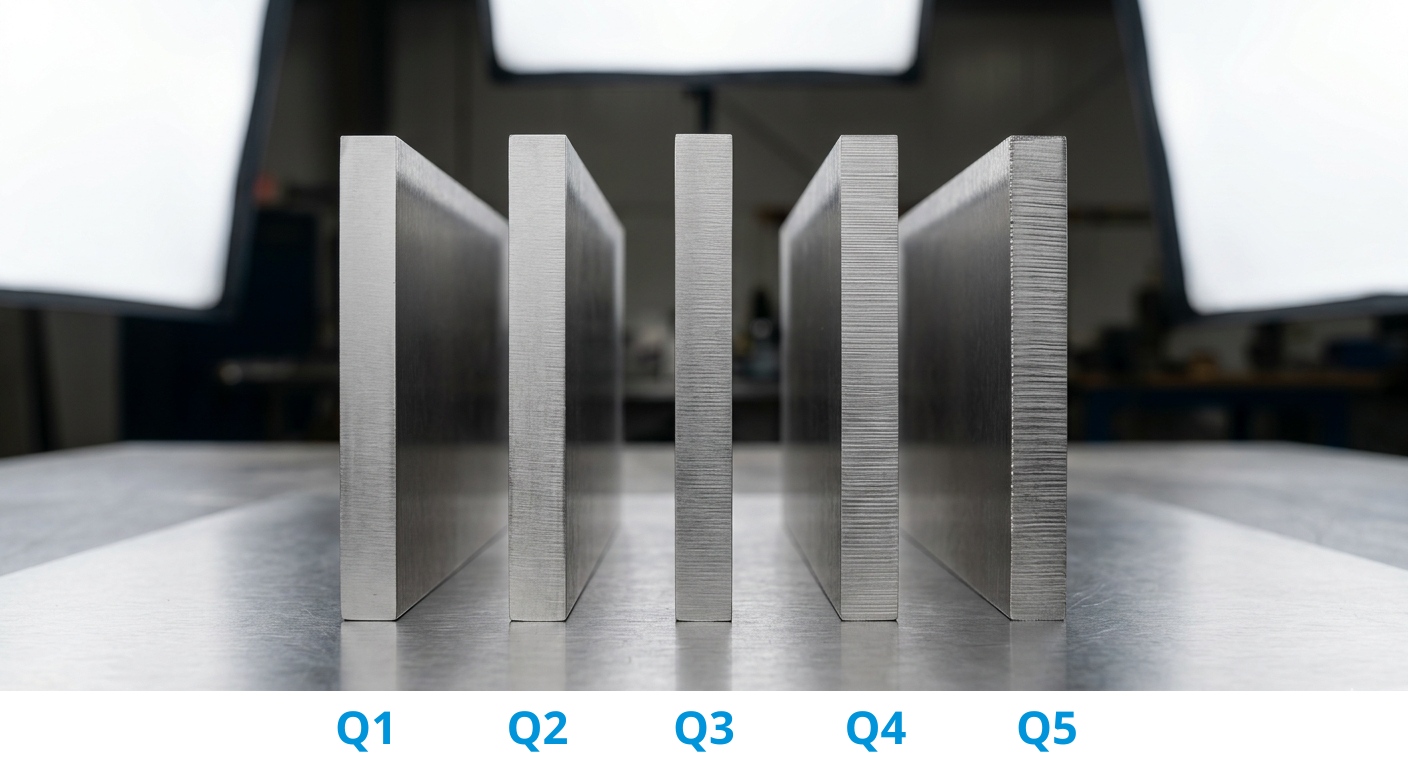

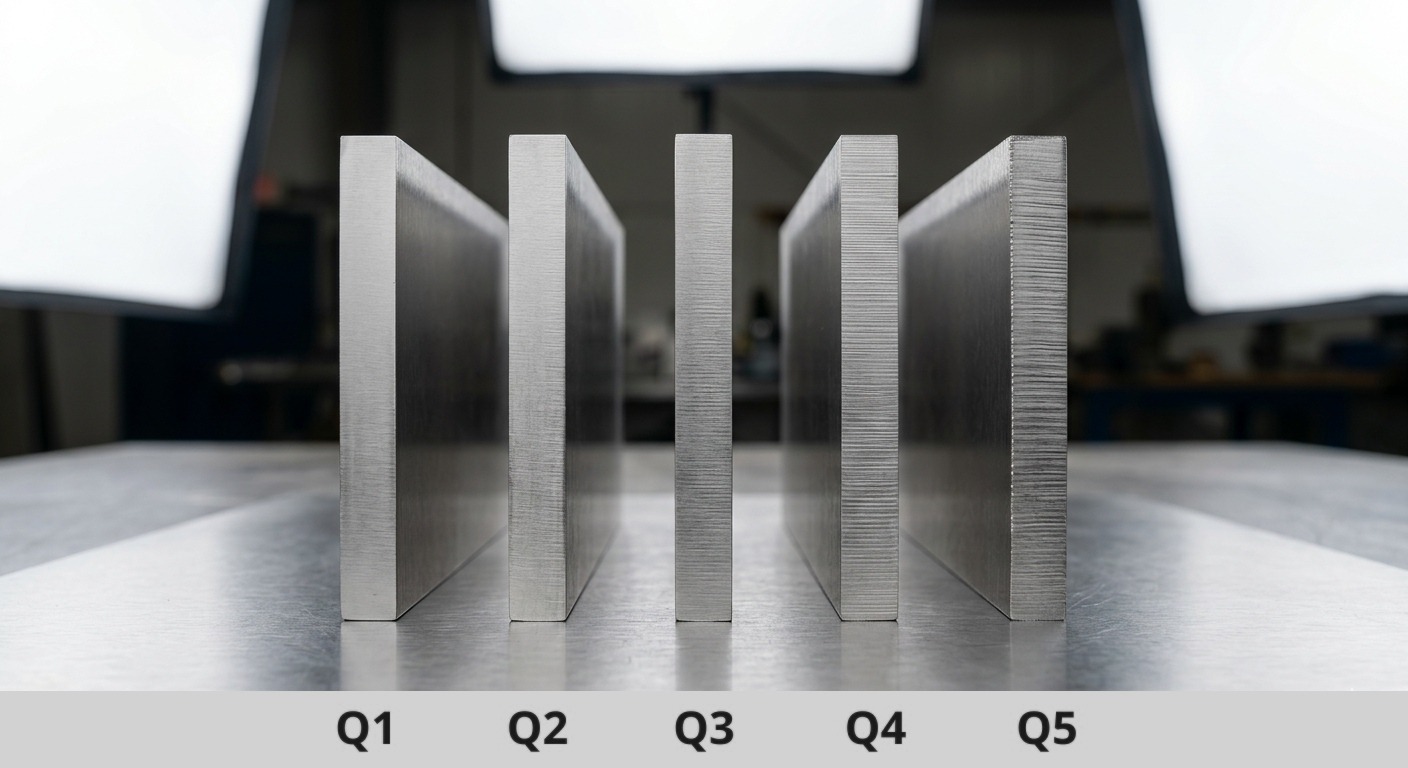

Der Wasserstrahlschnitt wird in 5 Qualitätsstufen eingeteilt (Q1 bis Q5).
Abhängig von Werkstoff und Materialstärke sind Maßtoleranzen von ± 0,1 mm möglich.
Winkelabweichungen sind abhängig von Werkstoff, Materialstärke, Kontur und der geforderten Schnittgeschwindigkeit
Q1 – sehr fein
Höchste Genauigkeit des Werkstücks mit kleinst möglicher Oberflächenrauheit. Strahlverlauf zu etwa 95 % nicht mehr sicht- und fühlbar. Maßhaltigkeit ± 0,05 mm an der Teileoberkante
Q2 – fein
Hohe Genauigkeit des Werkstücks mit einer geringeren Oberflächenrauheit. Strahlverlauf zu 80 % nicht mehr sicht- und fühlbar. Maßhaltigkeit ± 0,1 mm an der Teileoberkante
Q3 – mittel
Eine aus ökonomischen Gründen gewählte Qualitätsstufe. Gute Qualität bei noch wirtschaftlichem Vorschub. Strahlverlauf zu 45-65 % nicht mehr sicht- und fühlbar. Maßhaltigkeit ± 0,2 mm an der Teileoberkante, Schnittschräge 0,1-0,3 mm je nach Materialdicke.
Q4 – grob
Für Schweiß- und Stahlbauteile oder für Bauteile mit Nachbearbeitung. Strahlverlauf zu 30-40 % nicht mehr sicht- und fühlbar. Maßhaltigkeit ± 0,35 mm an der Teileoberkante, Schnittschräge 0,2-0,4 mm je nach Materialdicke.
Q5 – sehr grob
Für Bauteile bei denen es nicht auf die Schnittkante ankommt und die mechanisch (drehen, fräsen etc.) weiter bearbeitet werden. Strahlverlauf zu fast 80 % sicht- und fühlbar. Maßhaltigkeit ± 0,5 mm an der Teileoberkante, Schnittschräge 0,2-0,6 mm je nach Materialdicke.
Weiterverarbeitung
In Kooperation mit unserem Apparate- und Metallbau sind wir in der Lage unseren Kunden Komplettlösungen anzubieten. Diese Leistungen umfassen:
Materialbeschaffung
Wasserstrahlschneiden
Biegen / Formen
Entgraten
Gewindeschneiden
Senkungen
Schweißen
Partner-Netzwerk
In Zusammenarbeit mit langjährigen kompetenten Partner bieten wir zusätzlich:
Oberflächenveredelung
Komponentenfertigung
Mechanische Bearbeitung
Laserschneiden
Plasmaschneiden
Brennschneiden
Strahltechnik
Anfrage
Senden Sie uns Zeichnung, Skizze oder CAD-Datei an wasserstrahlschneiden@klumpp-edelstahl.de – wir erstellen kurzfristig ein individuelles Angebot.
Was wir von Ihnen benötigen
PDF-Zeichnungen & CAD-Dateien in den Formaten DXF, DWG oder STEP
Werkstoff und Werkstoffdicke
Stückzahlen
Toleranzen
Schnittqualität
Weiterverarbeitung gewünscht (Gewinde, Senkungen, kanten, schweißen usw.)
Materialbeschaffung durch uns oder Beistellung durch Kunde
Bitte beachten Sie bei der Materialbeistellung eine allseitige Materialzugabe von mind. 10 mm
